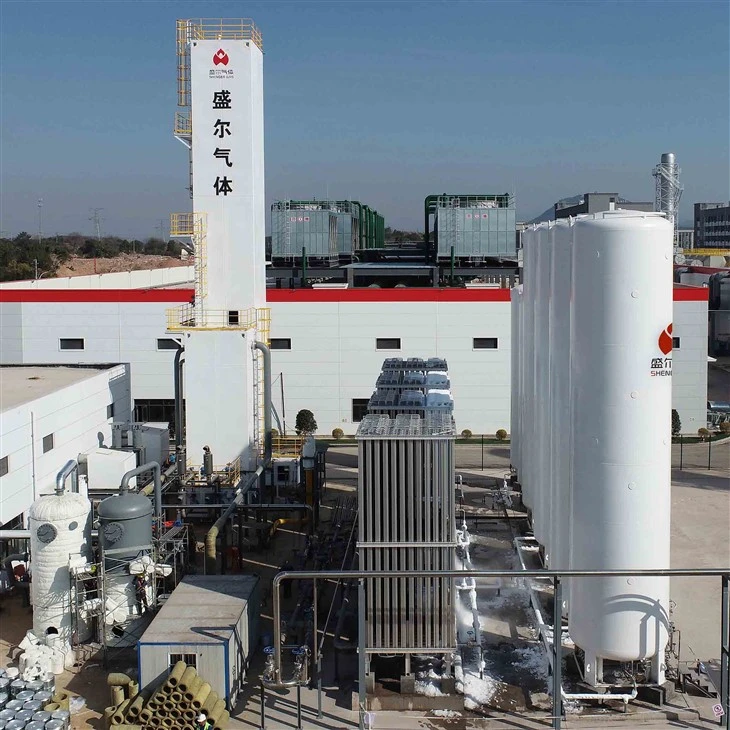

Chelik zavodi uchun kriyojenik havo ajratish birligi
Po'lat ishlab chiqarishda kislorod ta'minotining uzluksizligi, miqyosi va barqarorligi yuqori o'choq, asosiy kislorod pechlari va quyi oqimdagi metallurgiya jarayonlarining ishlashiga bevosita ta'sir qiladi. Shishaga solingan kislorod yoki suyuq kislorod yetkazib berish bilan solishtirganda,-joydagi kriogen havo ajratish tizimi mahsulotning barqaror tozaligini, taxmin qilinadigan operatsion xarajatlarni va yuqori-muddatli ishonchlilikni ta'minlaydi.
Po'lat zavodi uchun kriogen havo ajratish moslamasi yirik po'lat ishlab chiqarish korxonalari uchun maxsus ishlab chiqilgan. Kriogen distillash texnologiyasiga asoslanib, tizim doimiy ravishda kislorod, azot va ixtiyoriy argon ishlab chiqaradi, bu esa po'lat zavodlariga xos bo'lgan yuqori{1}}yuk va uzoq{2}}me'yorda ishlash talablariga javob beradi. U oʻrta{4}} va yirik-oʻlchamdagi poʻlat tegirmonlarida keng qoʻllaniladi.
Jarayon printsipi va tizim konfiguratsiyasi
Po'lat zavodi uchun kriogen havo ajratish moslamasi kriogen haroratlarda turli xil qaynash nuqtalari asosida havo komponentlarini jismoniy ajratishda ishlaydi.
Jarayonning umumiy ko'rinishi:
- Atrofdagi havo siqiladi, filtrlanadi va sovutiladi.
- Namlik, CO₂ va uglevodorodlar{0}}oldindan tozalash moslamasida (PPU) chiqariladi.
- Toza havo sovuq qutiga kiradi va u erda plastinka issiqlik almashtirgichlari orqali kriyojenik haroratgacha (-170 darajadan past) sovutiladi.
- Yuqori{0}}bosim va past{1}}bosimli distillash ustunlari doimiy bug '-suyuqligini rektifikatsiya qilish orqali kislorod va azotni ajratib turadi.
- Mahsulot kislorod va azot jarayon talabiga ko'ra gaz yoki suyuqlik shaklida etkazib beriladi.
Asosiy tizim komponentlari:
- Havo kompressori va kuchaytirgich
- Oldindan-tozalash birligi (molekulyar elak)
- Plastinali{0}}issiqlik almashtirgichlar
- Yuqori{0}}bosimli / past-bosimli distillash ustunlari
- Turbo{0}}kengaytirgich
- Sovuq quti va kriogenli quvurlar
- PLC / DCS boshqaruv tizimi
Mahsulotning tozaligi va sig'im oralig'i
|
Mahsulot |
Tozalik diapazoni |
Oddiy sig'im |
|
Kislorod (O₂) |
99.5% – 99.7% |
10 000 - 120 000 Nm³ / soat |
|
Azot (N₂) |
99.9% – 99.999% |
5 000 - 80 000 Nm³ / soat |
|
Argon (ixtiyoriy) |
99,99% dan katta yoki teng |
Loyihaga tegishli- |
Yakuniy konfiguratsiya po'lat ishlab chiqarish jarayonlari va qayta tiklash talablariga bog'liq.
Ishlash harorati va shartlari
|
Element |
Spetsifikatsiya |
|
Minimal sovuq quti harorati |
-170 darajadan kam yoki unga teng |
|
Oziqlantirish havosi bosimi |
0,5 - 0,8 MPa |
|
Ishlash rejimi |
Uzluksiz |
|
Yillik ish vaqti |
8000 soatdan katta yoki unga teng |
|
Atrof-muhit harorati oralig'i |
–20 darajadan +45 darajagacha |
Energiya iste'moli
Katta kislorodli tizimlarda ishlaydigan po'lat zavodlari uchun uzoq-muddatli energiya iste'moli asosiy e'tibor hisoblanadi.
Odatda o'ziga xos energiya iste'moli:
- Kislorod ishlab chiqarish: 0,38 – 0,55 kVt/soat/Nm³ O₂
Optimallashtirilgan bosim moslashuvi, samarali issiqlikni qayta tiklash va yuqori{0}}samarador turbo-kengaytirgichlar orqali po‘lat zavodi uchun kriogen havo ajratish moslamasi raqobatbardosh uzoq{2}} energiya samaradorligi bilan barqaror ishlashga erishadi.
Asosiy texnik parametrlar
|
Parametr |
Tavsif |
|
Birlik turi |
Oʻrta va katta-miqyosdagi kriogen ASU |
|
Operatsiya |
Doimiy vazifa |
|
Nazorat tizimi |
PLC / DCS |
|
Ortiqchalik |
Muhim uskunalar uchun N+1 (ixtiyoriy) |
|
Dizayn muddati |
20 yildan ortiq yoki unga teng |
Sanoat ilovalari va loyiha tajribasi
Odatdagi ilovalarga quyidagilar kiradi:
- Yuqori pechni kislorod bilan boyitish
- Asosiy kislorodli pech (BOF) po'lat ishlab chiqarish
- Elektr kamon pechlari uchun yordamchi kislorod (EAF)
- Ikkilamchi metallurgiya va cho'pni qayta ishlash
- Tozalash, muhrlash va inertlash uchun azot
Ko‘plab po‘lat sanoati loyihalarida po‘lat zavodi eritmalari uchun kriogenli havo ajratish moslamasi tashqi kislorod ta’minotini muvaffaqiyatli almashtirib, jarayon barqarorligini oshirib, uzoq muddatli operatsion xarajatlarni-kamaytirdi.
Loyihani yetkazib berish va moslashtirish
Har bir tizim po'lat zavodining o'ziga xos shartlariga muvofiq ishlab chiqilgan, jumladan:
- Haqiqiy gaz talabi va yuk profili
- Po'lat ishlab chiqarish jarayonini birlashtirish
- Sayt tartibi va yordamchi dasturlar
- Kelajakda quvvatni kengaytirish talablari
Ta'minotning odatiy doirasi:
- Jarayon va muhandislik dizayni
- Uskunalarni ishlab chiqarish va zavod sinovlari
- Saytni o'rnatishni nazorat qilish va ishga tushirish
- Ishlash testlari va operatorlarni o'qitish
- Texnik hujjatlar va operatsion yordam
Standartlar va sertifikatlar
Dizayn, ishlab chiqarish va yetkazib berish xalqaro miqyosda tan olingan standartlarga mos keladi, jumladan:
- ISO 9001 sifat menejmenti tizimi
- ASME bosimli idish kodi
- PED / CE (agar kerak bo'lsa)
- Tegishli mahalliy xavfsizlik va muhandislik qoidalari
Xizmat va hayot aylanishini qo'llab-quvvatlash
- Operatsion parametrlarni optimallashtirish
- Ehtiyot qismlar va texnik xizmat ko'rsatishni rejalashtirish
- Masofaviy texnik yordam
- Uzoq muddatli{0}}operatsion maslahat
Shenger Gas po'lat, kimyo va og'ir sanoat tarmoqlariga xizmat ko'rsatadigan sanoat gaz va havoni ajratish uskunalariga ixtisoslashgan. Qattiq muhandislik tajribasi va tasdiqlangan tizim dizaynlari bilan Shenger Gas po'lat zavodlari uchun ishonchli kriogen havo ajratish echimlarini taqdim etadi, bu loyihaning to'liq hayot aylanishini muhandislikdan yetkazib berishgacha qamrab oladi.
